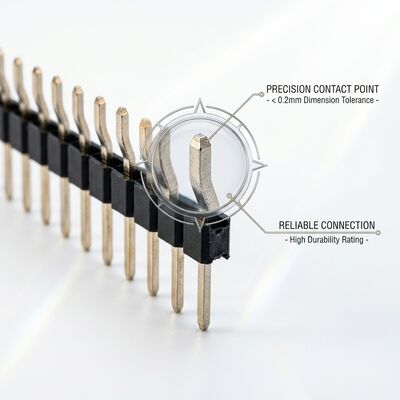

Podwyższone układanie podwójny rzęd męski Pin Header Connector 2.54mm Pitch Rozszerzona wysokość PCB Board Spacer

Nasze podwyższone złącze kołkowe męskie z podwójnym rzędem o rastrze 2,54 mm i wydłużonej wysokości, służące jako przekładka do płytek PCB, stanowi precyzyjnie zaprojektowane rozwiązanie połączeniowe, przeznaczone do niezawodnych połączeń płytka-płytka i przewód-płytka w wymagających zastosowaniach elektronicznych. Wykonane z wysokotemperaturowego tworzywa termoplastycznego PA6T i precyzyjnie tłoczonych styków mosiężnych, ta seria złączy zapewnia spójną wydajność elektryczną w szerokim zakresie warunków pracy. Każde złącze przechodzi rygorystyczną kontrolę jakości, w tym pomiar rezystancji styku, test rezystancji izolacji i inspekcję wizualną pod powiększeniem, aby zagwarantować zgodność z normami międzynarodowymi.

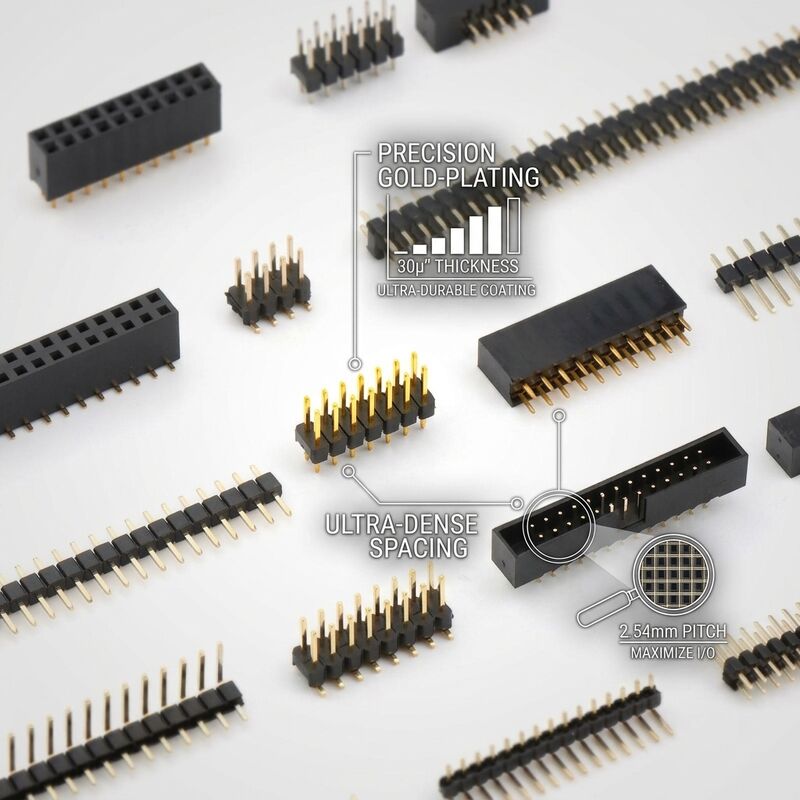

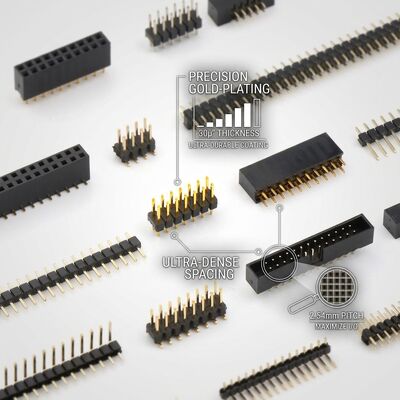

System styków wykorzystuje piny ze stopu mosiądzu o wysokiej przewodności z selektywnym złoceniem lub cynowaniem na podkładzie niklowym, zapewniając doskonałą odporność na korozję i niezawodne cykle łączenia, przekraczające standardy branżowe. Nasze zautomatyzowane linie montażowe wykorzystują technologię precyzyjnego wciskania, która zapewnia spójne wyrównanie pinów i płaskość, kluczowe czynniki dla pomyślnego montażu PCB w środowiskach produkcji wielkoseryjnej. Korpus izolatora jest formowany z materiału PA6T o stopniu palności UL94V-0, wzmocnionego 30% włókna szklanego, oferując wyjątkową stabilność termiczną do 105°C ciągłej temperatury pracy, przy jednoczesnym zachowaniu dokładności wymiarowej.

• Wydłużona wysokość izolatora: Konfigurowalna wysokość korpusu izolatora od 7,0 mm do 25,0 mm zapewnia precyzyjne odstępy między płytkami PCB, umożliwiając swobodę dla komponentów w architekturach z ułożonymi płytkami.
• Opcja długiego ogona pinu: Wydłużone ogony przelotowe do 15,0 mm pasują do grubych płytek PCB i wielopłytkowych stosów, zachowując pełną integralność połączeń lutowanych.
• Gotowość do połączeń międzykartowych (Mezzanine): Umożliwia niezawodne połączenia płytka-płytka w architekturach kart międzykartowych, z możliwością dostosowania długości pinów do konkretnych wysokości stosu systemu.
• Przyjazne dla zarządzania termicznego: Podwyższona konstrukcja tworzy szczelinę powietrzną między płytkami PCB, poprawiając chłodzenie konwekcyjne komponentów generujących ciepło zamontowanych między ułożonymi płytkami.
• Konstrukcja zapobiegająca kapilarności: Opcjonalna funkcja zapobiegająca kapilarności na ogonach lutowniczych zapobiega migracji topnika lutowniczego w górę pinu podczas lutowania falowego, zachowując integralność obszaru styku.
• Funkcja prowadnicy wyrównującej: Dostępne ze zintegrowanymi słupkami prowadzącymi lub pinami prowadzącymi na pozycjach końcowych, aby zapewnić precyzyjne wyrównanie podczas parowania w zespołach kart międzykartowych z niewidocznym połączeniem.

Podwyższone złącza kołkowe do układania są kluczowym elementem połączeniowym w modułowych architekturach systemów elektronicznych, w tym w stosach komputerów wbudowanych PC/104, systemach magistrali VMEbus i CompactPCI oraz interfejsach modułów rozszerzeń PLC przemysłowych. Wydłużona wysokość izolatora umożliwia montaż wysokich komponentów, takich jak kondensatory elektrolityczne, transformatory i radiatory, na niższej płytce PCB, umożliwiając trójwymiarowe pakowanie obwodów, które maksymalizuje funkcjonalność w ograniczonych objętościach obudowy. Złącza te są również niezbędne w projektach kart rozszerzeń HAT dla Arduino i Raspberry Pi, gdzie wymagane są precyzyjne odstępy między płytkami dla wyrównania złączy, a także w stosach modułów ECU samochodowych w instalacjach komór silnika o ograniczonej przestrzeni, gdzie podwyższone połączenia zapewniają odporne na wibracje połączenia z separacją termiczną między generującymi ciepło stopniami mocy a wrażliwą elektroniką sterującą.

Złącza są pakowane w tacki antystatyczne z wgłębieniami dopasowanymi do konkretnej wysokości izolatora, aby zapobiec zginaniu pinów podczas transportu. Dostępne jest opakowanie w tubach dla standardowych konfiguracji wysokości. Każde opakowanie zawiera raporty z inspekcji wymiarowej w celu weryfikacji wysokości izolatora i prostoliniowości pinów. Dostępne są niestandardowe usługi kittingu, w tym wstępnie zmontowane zestawy złączy męskich i żeńskich z dopasowanymi elementami dystansowymi i śrubami montażowymi, dla kompletnych rozwiązań połączeń międzykartowych.

Nasz zakład produkcyjny działa w ramach certyfikowanego systemu zarządzania jakością ISO 9001:2015, z kompleksową identyfikowalnością od odbioru surowców po wysyłkę gotowego produktu. Każda partia produkcyjna podlega monitorowaniu statystycznej kontroli procesów, a dokumentacja certyfikatu zgodności jest dostępna na życzenie. Utrzymujemy znaczną ilość standardowych konfiguracji, aby wspierać wymagania dostaw w systemie just-in-time, jednocześnie oferując elastyczne dostosowanie do specjalistycznych długości pinów, opcji pokrycia i formatów opakowań. Próbki inżynieryjne są dostępne w ciągu 48 godzin do testów kwalifikacyjnych, a nasz zespół techniczny zapewnia wsparcie inżynierii aplikacyjnej w celu pomocy w doborze złączy i optymalizacji układu PCB. Z ponad dziesięcioletnim doświadczeniem w produkcji złączy, jesteśmy zaangażowani w dostarczanie rozwiązań połączeniowych, które przekraczają oczekiwania pod względem wydajności, przy jednoczesnym utrzymaniu konkurencyjnych cen dla programów produkcji wielkoseryjnej.
