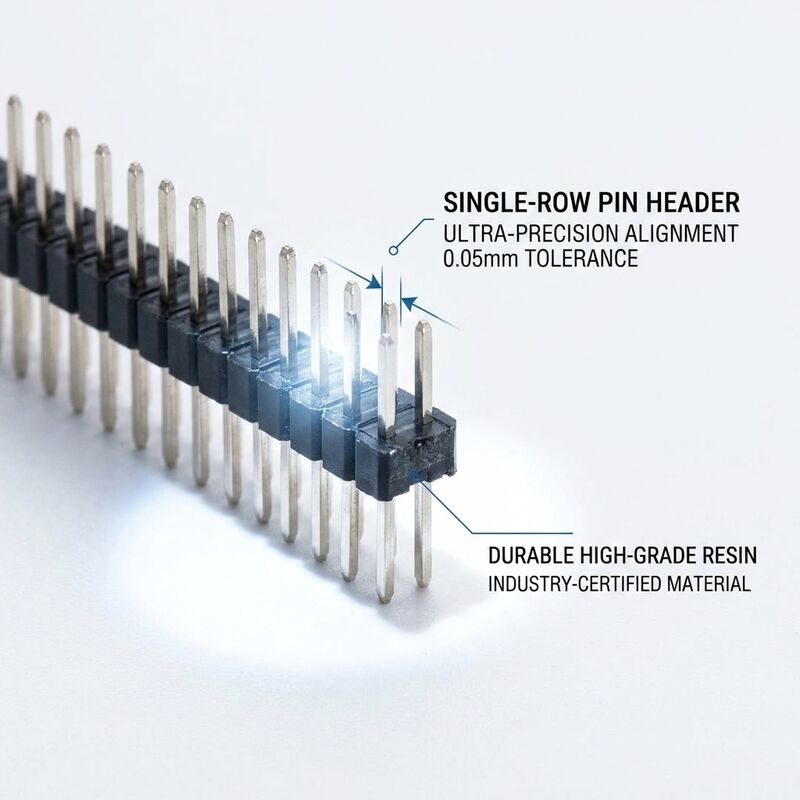

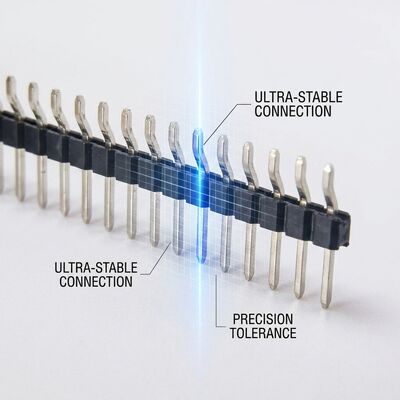

Powierzchnia montaż pojedynczy rząd męski Pin Header Connector 2.54mm Pitch SMT PCB Board Mount

Nasze złącze typu pin header męski, jednorzędowe, do montażu powierzchniowego (SMT) o rastrze 2,54 mm, przeznaczone do montażu na płytce drukowanej (PCB), stanowi precyzyjnie zaprojektowane rozwiązanie połączeniowe, przeznaczone do niezawodnych połączeń płytka-do-płytki i przewód-do-płytki w wymagających zastosowaniach elektronicznych. Wykonane z wysokotemperaturowego termoplastycznego tworzywa PA6T i precyzyjnie wytłaczanych mosiężnych styków, ta seria złączy zapewnia spójną wydajność elektryczną w szerokim zakresie warunków pracy. Każde złącze przechodzi rygorystyczną kontrolę jakości, w tym pomiar rezystancji styku, test rezystancji izolacji oraz inspekcję wizualną pod powiększeniem, aby zagwarantować zgodność z międzynarodowymi normami.

System stykowy wykorzystuje piny ze stopu mosiądzu o wysokiej przewodności z selektywnym złoceniem lub cynowaniem na niklowym podkładzie, zapewniając doskonałą odporność na korozję i niezawodne cykle łączenia, przekraczające standardy branżowe. Nasze zautomatyzowane linie montażowe wykorzystują precyzyjną technologię wstawiania, która zapewnia spójne wyrównanie pinów i współpłaszczyzność, kluczowe czynniki dla pomyślnego montażu PCB w środowiskach produkcji wielkoseryjnej. Korpus izolatora jest formowany z materiału PA6T o stopniu palności UL94V-0, wzmocnionego 30% włókna szklanego, oferującego wyjątkową stabilność termiczną do 105°C ciągłej temperatury pracy, przy jednoczesnym zachowaniu dokładności wymiarowej.

• Kompatybilność z lutowaniem rozpływowym: Zaprojektowane do standardowych bezołowiowych profili lutowania rozpływowego z tolerancją temperatury szczytowej do 260°C, kompatybilne z pastami lutowniczymi SAC305 i SN100C
• Konstrukcja wyprowadzeń typu Gull-Wing: Płaskie końcówki lutownicze o zoptymalizowanych wymiarach śladu zapewniają niezawodne tworzenie połączeń lutowanych i ułatwiają automatyczną inspekcję optyczną po lutowaniu rozpływowym
• Opakowanie typu Tape-and-Reel: Dostępne w standardowych rolkach o średnicy 330 mm z taśmą nośną o szerokości 16 mm lub 24 mm, co zapewnia bezproblemową integrację z urządzeniami typu pick-and-place
• Podkładka do podnoszenia taśmą Kapton: Płaska powierzchnia izolatora z wysokotemperaturową podkładką klejącą Kapton zapewnia niezawodne podnoszenie przez dyszę próżniową podczas automatycznego pozycjonowania
• Kontrolowana współpłaszczyzność: Współpłaszczyzność końcówek lutowniczych utrzymywana w granicach 0,10 mm we wszystkich pozycjach, aby zapobiec przerwom i zwarciom podczas lutowania rozpływowego
• Kompatybilność z technologią mieszaną: Może być stosowany obok komponentów przewlekanych w projektach PCB z technologią mieszaną, przetwarzanych metodami lutowania rozpływowego dwufalowego lub inwazyjnego

Złącza pin header jednorzędowe SMT są preferowanym rozwiązaniem połączeniowym dla wielkoseryjnych zespołów PCB, gdzie proces przewlekany nie jest opłacalny, w tym płyty główne elektroniki użytkowej, moduły sterowania oświetleniem LED, węzły czujników IoT inteligentnego domu i złącza dokujące urządzeń noszonych. Konfiguracja do montażu powierzchniowego eliminuje potrzebę wtórnych operacji lutowania falowego w liniach montażowych głównie SMT, skracając czas cyklu produkcyjnego i złożoność procesu. Złącza te są również szeroko stosowane w miniaturowych urządzeniach medycznych, takich jak ciągłe monitory glukozy i programatory aparatów słuchowych, gdzie przestrzeń na PCB jest ograniczona, a prześwit pionowy pozwala na montaż komponentów od góry.

Standardowe opakowanie w rolkach 330 mm z taśmą nośną przewodzącą o szerokości 16 mm, 400 lub 800 sztuk na rolkę w zależności od liczby pinów. Rolki są pakowane próżniowo w worki barierowe wilgoci z pochłaniaczem wilgoci i kartami wskaźnika wilgotności. Każda rolka posiada unikalną, numerowaną etykietę z numerem części, ilością, kodem daty i numerem partii dla pełnej identyfikowalności. Niestandardowe ilości rolek dla systemów magazynowych kanban i dokumentacja konfiguracji podajników dla maszyn pick-and-place są dostępne na życzenie.

Nasz zakład produkcyjny działa w ramach certyfikowanego systemu zarządzania jakością ISO 9001:2015 z kompleksową identyfikowalnością od odbioru surowców po wysyłkę gotowego produktu. Każda partia produkcyjna podlega monitorowaniu statystycznej kontroli procesu, a dokumentacja certyfikatu zgodności jest dostępna na życzenie. Utrzymujemy znaczną ilość standardowych konfiguracji, aby wspierać wymagania dostaw just-in-time, jednocześnie oferując elastyczne dostosowanie do specjalistycznych długości pinów, opcji pokrycia i formatów opakowań. Próbki inżynieryjne są dostępne w ciągu 48 godzin do testów kwalifikacyjnych, a nasz zespół techniczny zapewnia wsparcie inżynierii aplikacyjnej w celu pomocy w wyborze złączy i optymalizacji układu PCB. Z ponad dziesięcioletnim doświadczeniem w produkcji złączy, jesteśmy zaangażowani w dostarczanie rozwiązań połączeniowych, które przekraczają oczekiwania pod względem wydajności, przy jednoczesnym utrzymaniu konkurencyjnych cen dla programów produkcji wielkoseryjnej.
