Złącze żeńskie o rozstawie 1,00 mm, jednorzędowe, kątowe, poziome gniazdo do montażu na płytce drukowanej

Połączenia na krawędzi płytki są niewygodne, gdy pionowe gniazdo wymusza zgięcie kabla pod kątem dziewięćdziesięciu stopni w cienkiej obudowie. To żeńskie złącze kątowe o rastrze 1,00 mm ustawia oś złącza równolegle do płytki, dzięki czemu płaski kabel lub małe męskie złącze wtyka się poziomo i przylega do ścianki obudowy. Rezultatem jest niższy profil zespołu i krótsza ścieżka kabla w produktach, gdzie każdy milimetr głębokości jest już zagospodarowany.

Przy rastrze 1,00 mm końcówki styków mają bardzo mało materiału do pracy, dlatego korpus jest formowany z PA6T, a każda końcówka jest mocowana przez uformowany kanał, zamiast być po prostu wciśnięta w ściankę. Ten szczegół utrzymuje końcówki prostopadle podczas wkładania, co jest główną przyczyną awarii połączeń lutowanych w cienkich złączach kątowych. Złocenie na niklowej barierze chroni interfejs stykowy, a formowane ramiona przenoszą obciążenie podczas wkładania bezpośrednio na powierzchnię płytki.

• Pozioma oś złącza: Ustawia wejście kabla równolegle do płytki, zmniejszając głębokość zespołu w cienkich obudowach.
• Mocowane końcówki kątowe: Formowane kanały utrzymują każdą końcówkę prostopadle, zapobiegając przechylonym połączeniom, które nękają cienkie złącza boczne.
• Raster 1,00 mm: Trzydzieści obwodów mieści się w szerokości, którą część 1,27 mm zajęłaby na dwadzieścia trzy.

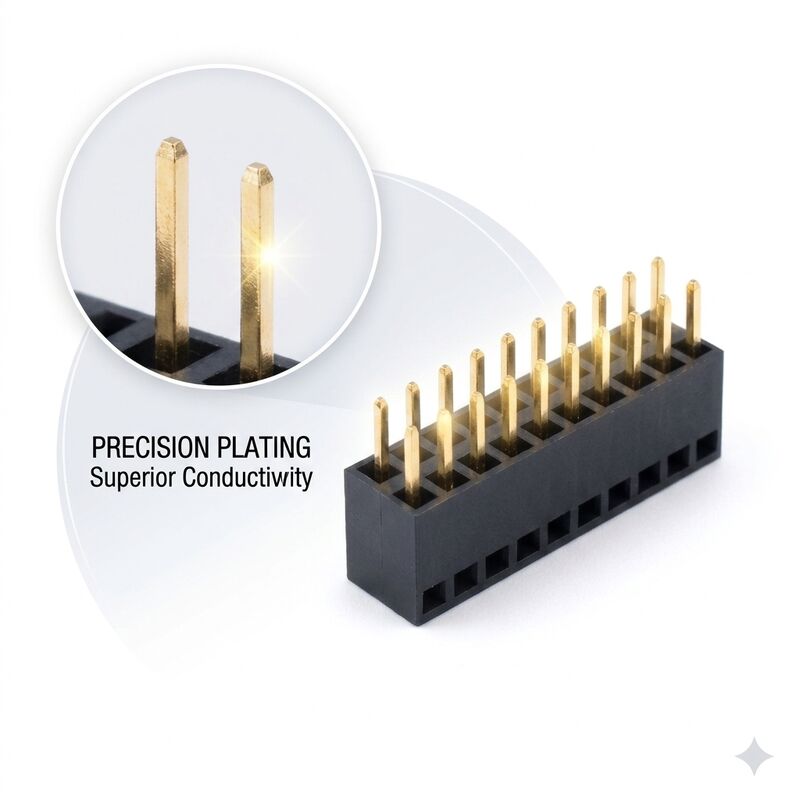

• Złocenie na niklu: Chroni interfejs stykowy przed wilgociącią i związkami siarki powszechnymi w uszczelkach gumowych.
• Ramiona przenoszące obciążenie: Siła wkładania jest przenoszona na powierzchnię płytki, a nie tylko na połączenia lutowane.
• Kompaktowy korpus: Mały ślad na krawędzi płytki pozostawia miejsce na prowadzenie pod złączem.

Złącza kątowe 1,00 mm pasują do produktów łączących się z boku: płaski kabel wychodzący z terminala ręcznego przez ściankę boczną, płytka czujnika wsuwana do gniazda na płytce głównej lub małe męskie złącze wtykane w krawędź płytki sterownika wyświetlacza. Są powszechne w przenośnych urządzeniach medycznych, gdzie obudowa jest tylko o kilka milimetrów grubsza od baterii, w kontrolerach taśm LED, które wtyka się w szynę, oraz w dekoderach, gdzie elastyczny panel przedni wchodzi z boku. Gdy pionowe gniazdo wymuszałoby promień gięcia kabla mniejszy niż dopuszcza przewód, ten element rozwiązuje problem przy złączu.

Pozycje od 2 do 30 są cięte z ciągłego paska. Możemy uformować obudowę ze ścianką ustalającą, aby złącze męskie mogło wejść tylko w jeden sposób, dodać kołki blokujące płytkę dla mechanicznego mocowania podczas lutowania na fali i dostarczyć część na taśmie do automatycznego umieszczania. Dostępne jest selektywne złocenie o grubości 0,38 lub 0,76 mikrona, izolator PA9T do drugiego przejścia lutowniczego i zamknięty dół, aby zapobiec przedostawaniu się topnika do klatki styku. Nasi inżynierowie prowadzą bibliotekę pasujących złączy męskich o tym samym rastrze i wycenią obie połówki razem, aby zapewnić gwarancję wymiarową zespołu.

Pakowane w antystatyczne torby po 2000 sztuk z saszetką pochłaniającą wilgoć, pięć toreb na karton eksportowy. Ponieważ końcówki wystają poziomo, każda torba jest amortyzowana wkładką piankową, aby rząd styków nie opierał się o dno kartonu. Kartony są drukowane neutralną etykietą CNJWY, mają wagę brutto poniżej 15 kg i są zamykane taśmą zabezpieczającą przed manipulacją. Palety do transportu morskiego są owijane folią stretch i zabezpieczane przed wilgociącią, a przesyłki lotnicze są wyściełane pianką. Dystrybutorzy mogą zamówić torby z własną marką, kartony z kodem kreskowym i opakowania testowane pod kątem upadku. Każda partia zawiera raport wymiarowy obejmujący raster, kąt końcówek i wysokość korpusu, a także certyfikat grubości powłoki i deklarację RoHS.
