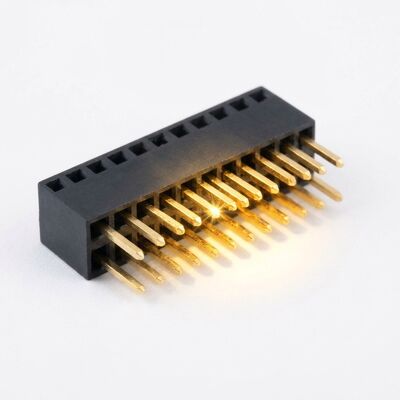

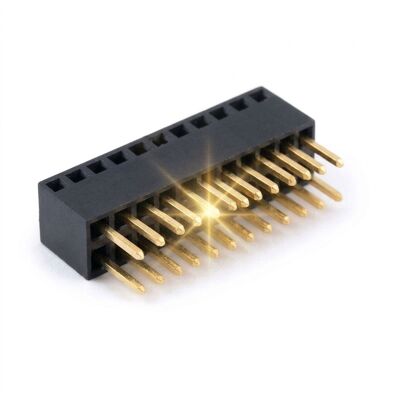

2.54mm Pitch Dual Row Wzniesiony 15mm Kobieta łącznik głowicy

Niektóre płytki drukowane po prostu nie mogą znajdować się blisko siebie. Wyświetlacz potrzebuje przestrzeni z tyłu, stopień mocy potrzebuje miejsca na radiator, a karta dodatkowa musi ominąć wysoki kondensator elektrolityczny na płycie głównej. To podwyższone, żeńskie złącze dwurzędowe 2,54 mm rozwiązuje ten problem dzięki wysokości obudowy 15 mm i przedłużonym nóżkom lutowniczym, pozwalając projektantom na ustawienie odstępu między płytkami na złączu zamiast dodawania dystansów i drugiego kroku montażu.

Izolator zachowuje ten sam rastr kontaktów 2,54 mm co standardowe złącze żeńskie, ale formuje obudowę w wysoką, żebrowaną wieżę. Pionowe żebra usztywniają wieżę, dzięki czemu nie ugina się ona podczas wkładania złącza partnerskiego pod kątem, a przedłużone końcówki kontaktowe są wystarczająco długie, aby przejść przez płytki o grubości 1,6 mm i nadal pozostawić pełny plik lutowniczy od spodu. Złocenie na niklu utrzymuje stabilność interfejsu kontaktowego, podczas gdy wysoka obudowa pochłania obciążenie mechaniczne wynikające z głębokiego stosu.

• Wysokość stosowania 15 mm:Formowana wieża o wysokości 15 mm ustala odstęp między płytkami bez dystansów, oszczędzając jeden krok montażu na parę płytek.
• Geometria żebrowanej wieży:Pionowe żebra usztywniają podwyższoną obudowę, dzięki czemu wkładanie pod kątem nie powoduje ugięcia pola kontaktowego.
• Przedłużone nóżki lutownicze 3 mm:Długie końcówki pozostawiają pełny plik lutowniczy na płytkach 1,6 mm i pozostają lutowalne od spodu w procesach falowych.
• Pełny rastr 2,54 mm:Kontakty pozostają na standardowym rastrze, dzięki czemu część pasuje do każdego zwykłego męskiego złącza dwurzędowego.
• Złocenie na niklu:Pod powłoką niklową utrzymuje niski opór kontaktowy i zapobiega migracji miedzi do warstwy złota.
• Stała siła wkładania:Zrównoważone sprężyny kontaktowe oznaczają, że stos 40-drożny nadal można włożyć ręcznie bez prasy.

Podwyższone gniazda są cichym koniem roboczym stosowania płytek. Trzymają płytki sterowników LCD i OLED nad główną płytką logiczną w panelach przyrządów, unoszą moduły komunikacyjne nad elementami magnetycznymi zasilacza i oddzielają kartę dodatkową RF od zakłócających płaszczyzn masy cyfrowej. W sterownikach oświetlenia LED podnoszą płytkę sterownika, aby przepływ powietrza mógł przechodzić między dwiema płytkami PCB. Obudowy przemysłowe używają ich zamiast mosiężnych dystansów, ponieważ złącze wykonuje rozstaw i połączenie elektryczne w jednym miejscu, co skraca czas montażu i usuwa operację mocowania z linii produkcyjnej.

Wysokości obudowy 5,0, 8,5, 11,0, 15,0 i 20,0 mm są produkowane z tej samej rodziny wkładek, więc zmiana projektu na wyższy stos nie zmienia układu PCB. Możemy przedłużyć końcówki lutownicze do 4,0 mm dla grubych płyt tylnych, uformować kołek pozycjonujący do wyrównania podczas pobierania i umieszczania, oraz dodać ściankę polaryzującą, aby złącze partnerskie można było włożyć tylko w jeden sposób. W przypadku programów wolumenowych izolator może zostać przeniesiony na PA9T, gdzie płytka przechodzi przez drugi proces reflow, a kontakty mogą być dostarczane z selektywnym złotem o grubości 0,38 mikrona tylko na obszarze styku, aby kontrolować koszty.

Gniazda stosujące są pakowane w antystatyczne torby po 1000 sztuk, z wysokimi obudowami umieszczonymi w formowanej tacy, aby wieże nie przenosiły ciężaru kartonu powyżej. Każda torba zawiera środek osuszający i kartę wskaźnika wilgotności. Kartony eksportowe są oceniane na 15 kg brutto, zadrukowane neutralną etykietą CNJWY i zamknięte taśmą zabezpieczającą przed manipulacją. W przypadku transportu morskiego paletyzujemy w stosy owinięte folią termokurczliwą z ochraniaczami krawędzi, co zapobiega deformacji wież pod obciążeniem w wilgotnym kontenerze. Dostępne jest niestandardowe drukowanie kartonów, etykiety własnej marki i wewnętrzne torby z kodem kreskowym, a każda partia jest dostarczana z raportem miernika wysokości, który rejestruje rzeczywistą wysokość obudowy pięciu próbnych części.
