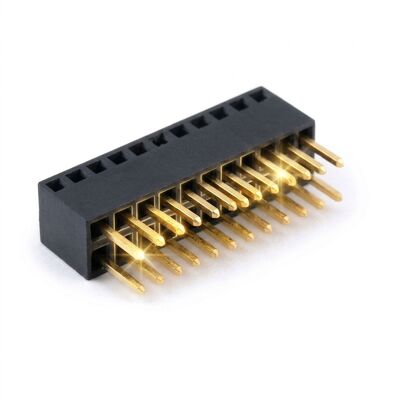

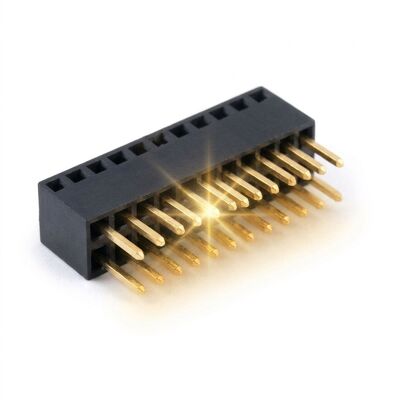

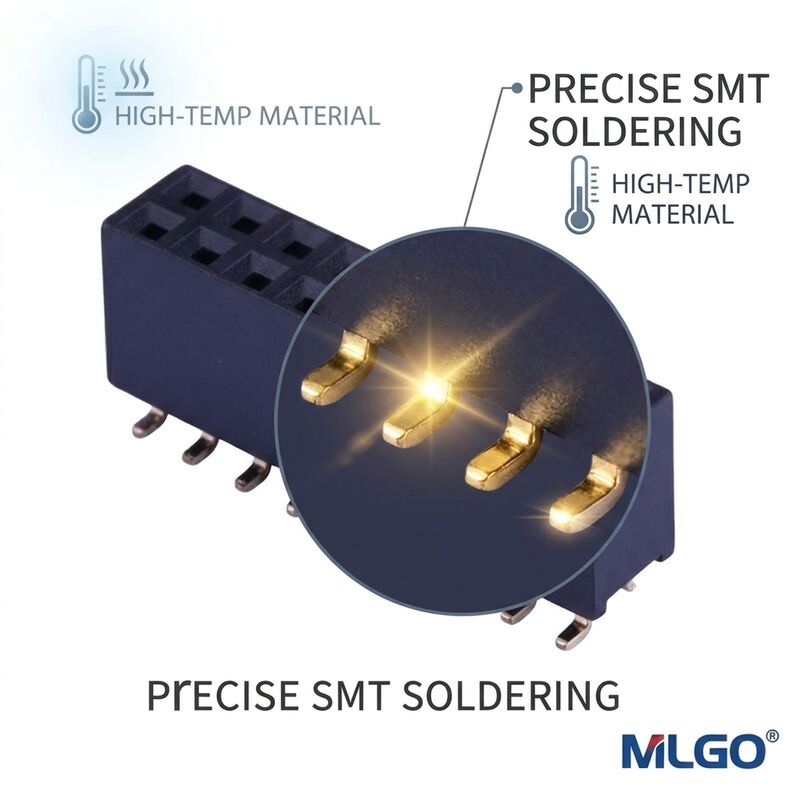

2.54mm obrabiany okrągły pin żeńskie złącze kołkowe 40 pin złoto nad niklem precyzyjnie obrobione

Zaciskane styki są szybkie i niedrogie, ale nie mogą dorównać pamięci sprężystości obrobionej klatki. To żeńskie złącze typu header z okrągłym pinem o rastrze 2,54 mm jest zbudowane z precyzyjnie obrobionych mosiężnych tulejek, z których każda zawiera sześciopalczasty styk, który obejmuje okrągły lub kwadratowy pin ze wszystkich stron. Rezultatem jest gniazdo, którego siła włożenia pozostaje płaska przez setki cykli, dlatego obrobione gniazda dominują na płytach do wypalania, gniazdach testowych układów scalonych i wszelkich zespołach, które są parowane i rozparowywane podczas serwisowania, a nie raz w fabryce.

Izolator jest wykonany z PPS, a nie z nylonu. PPS utrzymuje swoje wymiary podczas ciągłej pracy w temperaturze 125 C i nie ulega pełzaniu, gdy gniazdo jest zamocowane w uchwycie testowym, dzięki czemu rozstaw styków 2,54 mm pozostaje niezmieniony po latach cykli termicznych. Złocenie o grubości 0,76 mikrona znajduje się nad 2,5-mikronową barierą niklową, utrzymując rezystancję styku blisko 10 miliohmów i blokując dyfuzję niklu, która ostatecznie matowi cienkie powłoki galwaniczne na tańszych częściach.

• Precyzyjnie obrobione styki: Każda mosiężna tulejka jest obrabiana na szwajcarskim automacie tokarskim, co zapewnia współosiowy otwór, który utrzymuje stałą siłę włożenia od pierwszego do czterdziestego pinu.
• Sześciopalczasty styk: Wewnętrzny styk obejmuje zarówno okrągłe, jak i kwadratowe piny, i utrzymuje pamięć sprężystości znacznie dłużej niż zaciskany styk.
• Złoto 0,76 mikrona na niklu: Bariera niklowa o grubości 2,5 mikrona blokuje dyfuzję, dzięki czemu rezystancja styku pozostaje blisko 10 miliohmów przez cały okres użytkowania.
• Izolator PPS: Polifenylenosiarczek jest odporny na lutowanie w temperaturze 260 C, rozpuszczalniki i ciągłą pracę w temperaturze 125 C bez pełzania wymiarowego.
• Niska i stabilna siła włożenia: Siła parowania pozostaje przewidywalna po 500 cyklach, co chroni otwory przelotowe na płytach po przeróbkach.
• Gniazdo do układów scalonych: Jednorzędowy format 2,54 mm akceptuje standardowe obrysy DIP, adaptery z obrobionymi pinami i piny do zaplotu.

Obrobione gniazda są stosowane wszędzie tam, gdzie połączenie musi przetrwać wielokrotne wkładanie. Płyty do wypalania i testowania żywotności używają ich, ponieważ zaciskany styk traci siłę sprężystości po kilkuset cyklach w piecu. Programatory ECU samochodowe i stanowiska kalibracyjne polegają na nich, aby chronić otwory przelotowe drogich jednostek sterujących. Projektanci sprzętu audio i instrumentów wybierają je do gniazd wzmacniaczy operacyjnych i adapterów DIP, gdzie ciasny, niskooporowy kontakt utrzymuje niski poziom szumów. Są one również standardowym wyborem do prototypowania z zaplotem, gniazd kryształów i przekaźników oraz wszelkich starszych płyt, które są naprawiane, a nie wymieniane.

Obrabiamy tulejki z mosiądzu lub miedzi berylowej i możemy zwiększyć grubość złota do 1,27 lub 1,5 mikrona dla uchwytów o dużej liczbie włożeń. Jednorzędowe długości od 2 do 40 pozycji są dostępne jako materiał w paskach, więc krótkie serie nie wymagają nowych narzędzi. Opcjonalne funkcje obejmują zamknięty dół dla ochrony otworów przelotowych, długość trzpienia lutowniczego dopasowaną do płytek 1,6 mm lub 2,4 mm oraz izolator z PPS lub wysokotemperaturowego PEI. Dostępne są niestandardowe klatki styków dla okrągłych pinów 0,5 mm i kwadratowych pinów 0,64 mm, a próbki inżynieryjne są wysyłane w ciągu pięciu dni roboczych od zatwierdzenia rysunku.

Obrobione gniazda opuszczają linię w antystatycznych tubach po 20 lub 50 sztuk, co chroni obrobione styki przed uderzeniami bocznymi podczas transportu. Tuba jest pakowana w kartony eksportowe z piankowymi nakładkami końcowymi, a każdy karton zawiera numer partii, który odnosi się do certyfikatu powlekania dla tej beczki. Ponieważ warstwa złota jest głównym czynnikiem kosztowym tego produktu, każda przesyłka zawiera raport grubości powłoki zmierzonej za pomocą fluorescencji rentgenowskiej w trzech punktach partii. Kartony są zamykane taśmą zabezpieczającą przed manipulacją i oznaczone wskaźnikami wilgotności dla transportu morskiego. Dystrybutorzy mogą zażądać neutralnych tub, etykiet własnej marki i kartonów z kodem kreskowym, a my przechowujemy trzyletni archiwum raportów wymiarowych dla każdej wysłanej partii.
