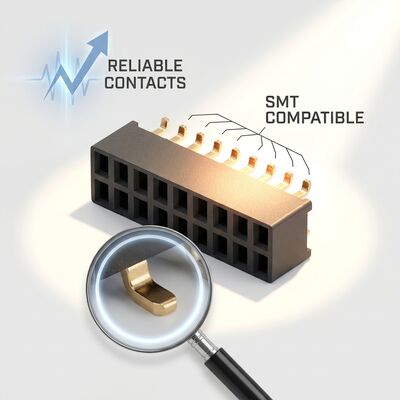

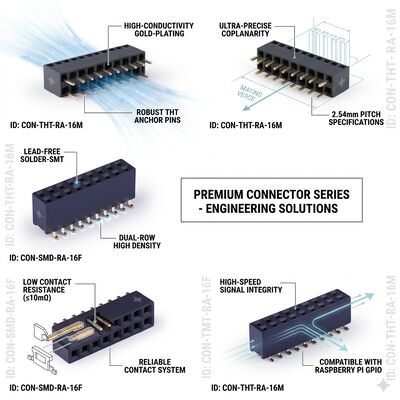

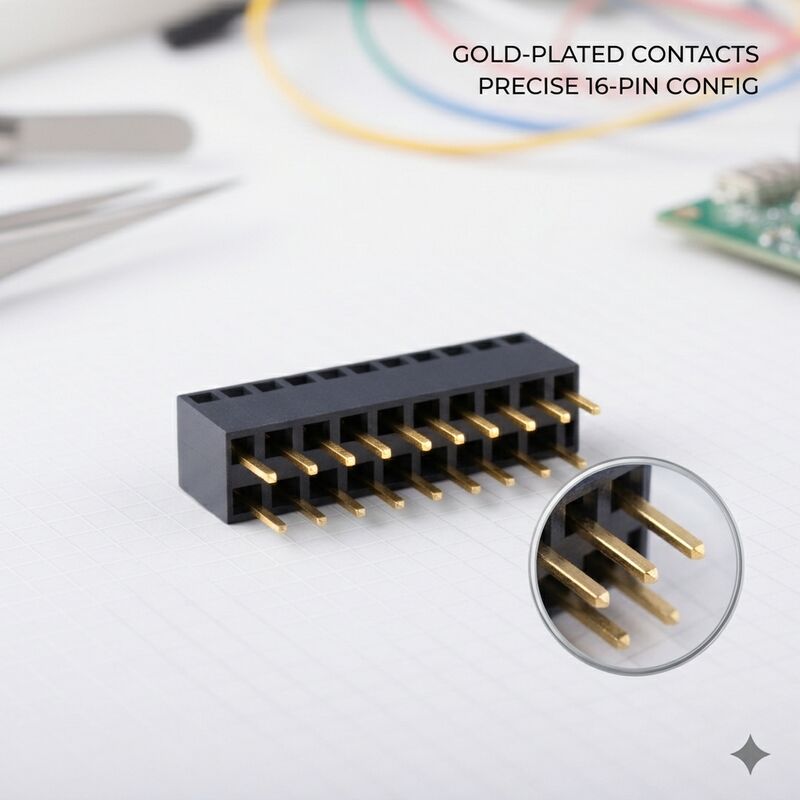

Złącze żeńskie typu header o podwyższonej wysokości 8,5 mm, rastrze 2,54 mm, podwójnym rzędzie, z pozłacanym stykiem PA6T, przelotowe, stojące

CNJWY oferuje specjalizowane gniazdo żeńskie z podwyższonym kołkiem o wysokości 8,5 mm i rastrze 2,54 mm, zaprojektowane w celu zapewnienia dodatkowej przestrzeni pionowej między połączonymi płytkami drukowanymi w zespołach wielopłytkowych. Dzięki wysokości korpusu izolatora wynoszącej 8,5 mm nad powierzchnią płytki drukowanej, ten złącznik tworzy wystarczającą przestrzeń do umieszczenia wysokich komponentów, radiatorów lub kanałów przepływu powietrza na współpracującej płytce, eliminując potrzebę stosowania kosztownych płytek pośredniczących lub elastycznych rozwiązań obwodowych. Podwyższony profil jest szczególnie cenny w projektach energoelektroniki, gdzie zarządzanie termiczne wymaga odstępu konwekcyjnego, oraz w systemach mieszanych, gdzie krytyczna jest izolacja między sekcjami płytki wysokiego i niskiego napięcia. Konfiguracja z podwójnym rzędem, obejmująca od 04P do 80P, zapewnia gęste połączenie, podczas gdy styki z brązu fosforowego pokryte złotem zapewniają niezawodne parametry elektryczne przez długi okres eksploatacji. Zakończenie przelotowe zapewnia solidne mocowanie mechaniczne, które przeciwdziała zwiększonym siłom dźwigni inherentnym dla podwyższonych konstrukcji złączników.

• Profil izolatora podwyższony o 8,5 mm: Wysokość podparcia 8,5 mm zapewnia duży odstęp między połączonymi płytkami drukowanymi, umożliwiając umieszczenie komponentów o wysokości do 6 mm na powierzchni sąsiedniej płytki. Eliminuje to powszechne ograniczenie projektowe, gdzie wysokość złącznika ogranicza wybór komponentów na sąsiednich płytkach w gęstych zespołach.
• Ulepszone zarządzanie termiczne: Podwyższona szczelina między płytkami tworzy naturalny kanał przepływu powietrza między połączonymi płytkami drukowanymi, poprawiając chłodzenie konwekcyjne komponentów mocy. W systemach chłodzonych powietrzem wymuszonym, odstęp 8,5 mm zapewnia odpowiednią prędkość przepływu powietrza przez szczelinę między płytkami w celu skutecznego rozpraszania ciepła.
• Zgodność z odstępami wysokiego napięcia: Zwiększona separacja fizyczna między płytkami poprawia odległości pełzania i izolacji, wspierając zgodność z normami bezpieczeństwa IEC 60950 i IEC 62368 dla urządzeń wymagających wzmocnionej izolacji między obwodami pierwotnymi i wtórnymi.
• Wzmocniona konstrukcja mechaniczna: Wydłużony korpus izolatora zawiera wzmocnioną podstawę z powiększonymi końcówkami lutowniczymi dla lepszej stabilności mechanicznej. Zakończenie przelotowe z dużymi padami przeciwdziała zwiększonemu momentowi zginającemu tworzonemu przez podwyższoną wysokość złącznika podczas operacji łączenia i rozłączania.
• Niezawodność styków z powłoką złotą: Styki z brązu fosforowego z jednolitą powłoką złotą utrzymują stabilną rezystancję stykową poniżej 20 mΩ przez cały okres eksploatacji wynoszący 300 cykli łączenia, zapewniając spójną integralność sygnału, nawet gdy złącznik doświadcza niewielkiego ugięcia mechanicznego inherentnego dla podwyższonych konstrukcji.
• Elastyczne opcje liczby pinów: Konfiguracje z podwójnym rzędem od 04P do 80P spełniają różnorodne wymagania projektowe, od prostych połączeń zasilania i masy wymagających tylko kilku pozycji, po złożone interfejsy magistrali danych wymagające dużej liczby pinów między połączonymi płytkami.

Gniazdo żeńskie z podwyższonym kołkiem o wysokości 8,5 mm rozwiązuje specyficzne problemy projektowe w wielopłytkowych zespołach elektronicznych. Moduły zasilania wykorzystują te złączniki do tworzenia przestrzeni dla wysokich kondensatorów elektrolitycznych, transformatorów i radiatorów zamontowanych na współpracującej płytce zasilającej. Systemy napędów silników przemysłowych wykorzystują podwyższony profil do utrzymania odstępów izolacyjnych między stopniami mocy wysokiego napięcia a obwodami sterowania niskiego napięcia na sąsiednich płytkach. Systemy oświetlenia LED korzystają ze zwiększonej szczeliny do zarządzania termicznego, umożliwiając rozpraszanie ciepła z komponentów sterownika LED poprzez naturalną konwekcję między połączonymi płytkami drukowanymi. Sprzęt telekomunikacyjny, w tym wzmacniacze mocy stacji bazowych i moduły filtrów RF, wykorzystuje podwyższony złącznik do łączenia płytek w obudowach chłodzonych powietrzem wymuszonym. Aparatura testująca i pomiarowa wykorzystuje dodatkową przestrzeń do umieszczenia komponentów referencyjnych kalibracji. Moduły sterowania nadwoziem pojazdów i systemy zarządzania akumulatorami wykorzystują podwyższoną wysokość do izolacji w architekturach o mieszanym napięciu. Dodatkowe zastosowania obejmują płytki dystrybucji zasilania serwerów, interfejsy sterowania UPS i zespoły połączonych mikroinwerterów słonecznych, gdzie przestrzeń na komponenty i zarządzanie termiczne są kluczowymi czynnikami projektowymi.

Gniazda żeńskie CNJWY z podwyższonym kołkiem są pakowane w antystatyczne rurki ochronne, specjalnie zaprojektowane do pomieszczenia izolatora o wysokości 8,5 mm bez deformacji styków. Każda rurka zawiera od 10 do 35 złączników w zależności od liczby pinów, z przekładkami zapobiegającymi kontaktowi złączników podczas transportu. Dla klientów korzystających z automatycznego montażu dostępne jest niestandardowe opakowanie w tacach z precyzyjnie wykonanymi kieszeniami. Wszystkie materiały opakowaniowe są antystatyczne i zawierają ochronę przed wilgociącią odpowiednią dla standardowych warunków przechowywania w magazynie. Każda partia produkcyjna przechodzi 100% kontrolę wizualną, w tym weryfikację pomiaru wysokości korpusu, sprawdzanie wyrównania styków i testowanie siły wciskania. Produkcja CNJWY działa w ramach systemów jakości certyfikowanych przez ISO9001:2015, z zgodnością z UL, SGS, ROHS i REACH dla całej linii produktów. Niestandardowe wysokości korpusu powyżej 8,5 mm, długości pinów specyficzne dla zastosowania i opcje selektywnego złocenia są dostępne za pośrednictwem naszego zespołu inżynierów OEM. Standardowy czas dostawy wynosi 7-10 dni roboczych, z minimalną ilością zamówienia 2000 sztuk.
