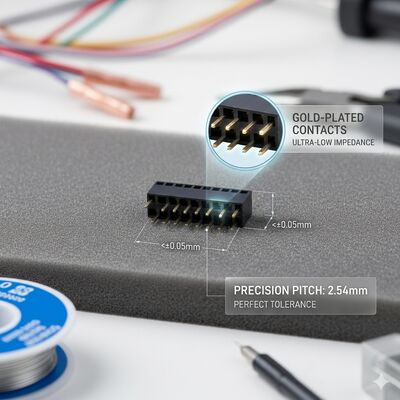

Pozycja motoryzacyjna 2,54 mm Dwuwierszowa kobieca głowica łącznik złota Flash PA9T PCB o wysokiej wibracji przez otwór IP67

CNJWY przedstawia swoje złącze żeńskie typu header o rastrze 2,54 mm z podwójnym rzędem, zaprojektowane od podstaw z myślą o spełnieniu ekstremalnych wymagań niezawodności nowoczesnych samochodowych systemów elektronicznych. Zbudowane z wysokotemperaturowego termoplastu PA9T, przystosowanego do ciągłej pracy w temperaturach od -55°C do +125°C i przetestowane pod kątem profili wibracji samochodowych do 10G RMS, to złącze jest zaprojektowane tak, aby przetrwać trudne warunki pod maską, montowane na podwoziu i w kabinie, występujące w pojazdach osobowych, ciężarówkach komercyjnych i sprzęcie terenowym. Pozłacane styki z brązu fosforowego utrzymują stabilne połączenia elektryczne pomimo ciągłych cykli termicznych, wstrząsów mechanicznych i wibracji o wysokiej częstotliwości, które powodowałyby korozję cierną i przerywane awarie w standardowych złączach klasy komercyjnej. Zakończenie przelotowe ze wzmocnionymi końcówkami lutowniczymi zapewnia wytrzymałość mechaniczną niezbędną do wytrzymania lat eksploatacji pojazdu bez zmęczenia połączeń lutowanych. Chociaż jest to rozwiązanie klasy samochodowej, jego zwiększone parametry niezawodności sprawiają, że jest ono równie odpowiednie do zastosowań w sygnalizacji kolejowej, elektronice morskiej, robotyce przemysłowej i wszelkich zastosowaniach, gdzie awaria złącza jest po prostu niedopuszczalna.

• Walidacja środowiskowa dla motoryzacji:Zaprojektowane, aby sprostać wymaganiom naprężeń środowiskowych kwalifikacji pasywnych komponentów AEC-Q200, w tym cykli szoku termicznego od -55°C do +125°C, testów odporności na wilgoć w temperaturze 85°C/85% RH oraz ekspozycji na korozję w mieszanych gazach przepływowych. Ta walidacja zapewnia spójną wydajność przez cały okres eksploatacji pojazdu.
• Odporność na wibracje 10G RMS:Wzmocniona konstrukcja zakończenia przelotowego z powiększoną powierzchnią styku podkładki lutowniczej została zweryfikowana w ramach losowych profili wibracji do 10G RMS w zakresie częstotliwości od 10 Hz do 2000 Hz, spełniając wymagania normy ISO 16750-3 dla komponentów elektronicznych montowanych na podwoziu i silniku.
• Rozszerzony zakres temperatur PA9T:Wysokowydajny izolator poliamidowy PA9T wzmocniony 30% włóknem szklanym utrzymuje właściwości mechaniczne i dielektryczne w pełnym zakresie temperatur samochodowych od -55°C do +125°C, bez kruchości w niskich temperaturach i bez mięknięcia w wysokich temperaturach.

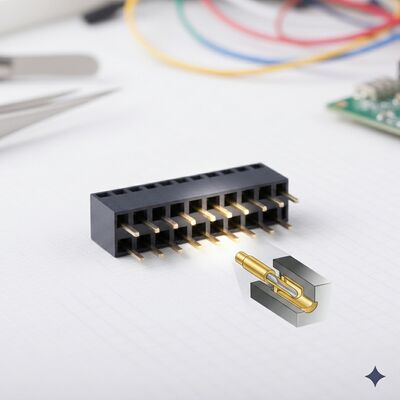

• Poszycie z błyskiem złota odporne na tarcie:System poszycia z błyskiem złota na niklu na stykach z brązu fosforowego jest odporny na korozję cierną, mechanizm awarii spowodowany mikroruchem między sparowanymi stykami pod wpływem wibracji. Stabilna rezystancja styku poniżej 20 mΩ jest utrzymywana przez cały okres eksploatacji złącza, pomimo ciągłego naprężenia środowiskowego.
• Wzmocniona konstrukcja połączenia lutowanego:Końcówki lutownicze przelotowe o średnicy 0,65 mm i długości 3,0 mm zapewniają o 50% większą powierzchnię styku połączenia lutowanego niż standardowe konstrukcje złączy komercyjnych. To wzmocnienie zapobiega pękaniu połączenia lutowanego z powodu zmęczenia, które jest głównym trybem awarii złączy przelotowych w środowiskach o wysokich wibracjach.
• Kompleksowa dokumentacja jakości:Każda partia produkcyjna klasy samochodowej zawiera pełne certyfikaty materiałowe, raporty z pomiaru grubości poszycia i dane testowe dla danej partii dotyczące siły wciskania, rezystancji styku i napięcia przebicia. Dostępne są pakiety dokumentacji PPAP poziomu 3 dla wymagań zatwierdzenia części produkcyjnych w motoryzacji.

Złącze żeńskie typu header klasy samochodowej jest kluczowe dla niezawodności nowoczesnych architektur elektronicznych pojazdów. Sterowniki silnika (ECU) i moduły sterowania układem napędowym wykorzystują te złącza do interfejsów czujników, sterowników siłowników i połączeń magistrali komunikacyjnych, gdzie awaria może prowadzić do unieruchomienia pojazdu lub niezgodności z przepisami dotyczącymi emisji spalin. Zaawansowane systemy wspomagania kierowcy (ADAS), w tym moduły radarowe, LiDAR i kamery, polegają na złączach odpornych na wibracje w celu utrzymania integralności danych z czujników, niezbędnej do autonomicznego hamowania awaryjnego i funkcji utrzymania pasa ruchu. Moduły sterowania nadwoziem zarządzające oświetleniem, klimatyzacją, elektrycznymi szybami i centralnym zamkiem polegają na tych złączach w celu niezawodnego działania w ekstremalnych wahaniach temperatury w kabinie. Systemy zarządzania akumulatorami pojazdów elektrycznych (BMS) wykorzystują złącza klasy samochodowej do połączeń monitorowania napięcia ogniw i czujników temperatury, gdzie przerywane połączenia mogą prowadzić do niebezpiecznych warunków nierównowagi ogniw. Systemy informacyjno-rozrywkowe, zestawy wskaźników i moduły telematyczne korzystają ze zwiększonej niezawodności złącza w środowiskach deski rozdzielczej narażonych na ogrzewanie od bezpośredniego światła słonecznego. Poza motoryzacją, systemy sygnalizacji kolejowej i sterowania pociągami, elektronika nawigacyjna morska, systemy sterowania skokiem łopat turbin wiatrowych, połączenia przegubów robotów przemysłowych i elektronika naziemnych pojazdów wojskowych wykorzystują złącza klasy samochodowej ze względu na ich sprawdzoną niezawodność w wymagających środowiskach operacyjnych.

Złącza żeńskie typu header klasy samochodowej CNJWY są pakowane w antystatyczne rurki ochronne z dodatkowymi wkładkami z pianki tłumiącej wibracje, aby zapobiec tarciu styków podczas transportu. Każda rurka zawiera od 10 do 35 złączy, w zależności od liczby pinów. Dla klientów z branży Tier-1 motoryzacji o wysokich wolumenach dostępne są niestandardowe systemy opakowań zwrotnych z precyzyjnie obrobionymi kieszeniami na tackach, aby wspierać dostawy na linię produkcyjną w systemie just-in-time (JIT). Wszystkie materiały opakowaniowe spełniają wymagania ochrony ESD w branży motoryzacyjnej zgodnie z normą IEC 61340-5-1. Każda partia produkcyjna przechodzi 100% automatyczną inspekcję optyczną oraz testy próbek partii pod kątem siły wciskania, rezystancji styku (wszystkie pozycje), napięcia przebicia i weryfikacji wymiarów zgodnie z rysunkiem zatwierdzonym przez klienta. Pełne certyfikaty materiałowe, raporty XRF z pomiaru grubości poszycia i dokumentacja identyfikowalności partii są dostarczane standardowo. Produkcja CNJWY działa w ramach systemów zarządzania jakością certyfikowanych zgodnie z normami ISO9001:2015 i IATF 16949, z pełną zgodnością z UL, SGS, ROHS i REACH. Pakiety zgłoszeniowe PPAP poziomu 3, raportowanie danych materiałowych IMDS i niestandardowe konfiguracje specyficzne dla motoryzacji są wspierane przez nasz dedykowany zespół inżynierów motoryzacyjnych. Standardowy czas dostawy wynosi 7-10 dni roboczych, z minimalną ilością zamówienia 2000 sztuk.
