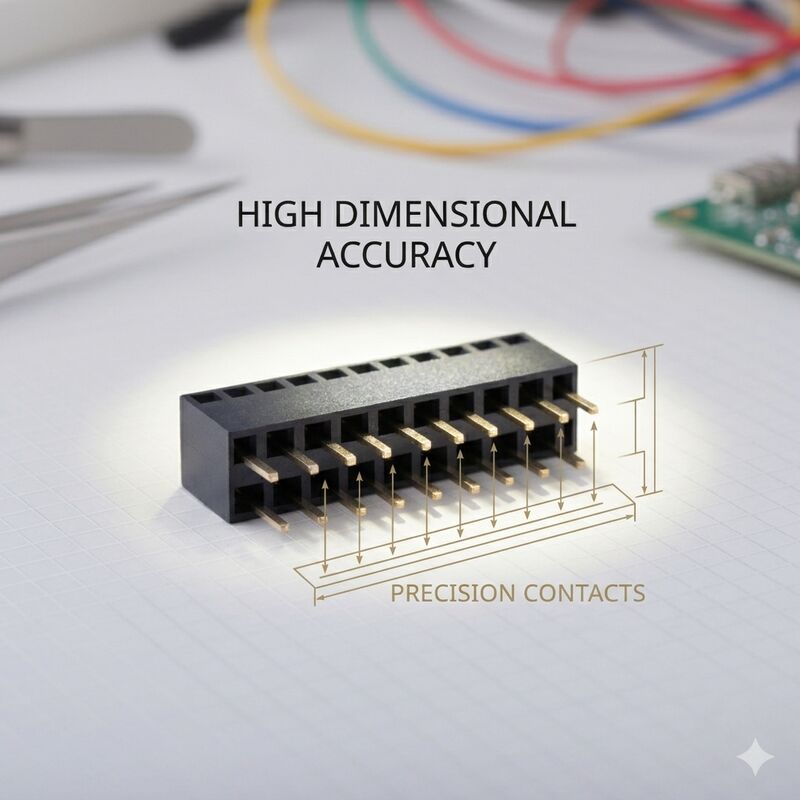

Niski profil 1,27 mm kąt rozstawu SMD Kobieta łącznik nagłówkowy podwójny wiersz złoty Flash Ultra-Slim PCB Design

CNJWY wprowadza swój Niski Profil 1,27MM Pitch Right Angle SMD Female Header ConnectorZaprojektowane jako ostateczne rozwiązanie dla ultracienkiej elektroniki, gdzie każdy milimetr wysokości ma znaczenie.Przy profilu nad tablicą o średnicy zaledwie 3,5 mm, złącze to umożliwia poziome łączenie tablicy z tablicą w obudowach o grubości 5 mm,co czyni go niezbędnym dla najnowszej generacji ultraprzenośnych laptopów., komputerów tabletów i systemów wbudowanych o szczupłym profilu.wyeliminowanie kary za wysokość pionowego układania tradycyjnych złączy pionowych przy jednoczesnym utrzymaniu gęstości połączeń między dwoma wierszami o 1Złote kontakty z fosforu i brązu zapewniają niezawodne połączenia o niskim oporze w zastosowaniach sygnału niskiego poziomu.podczas gdy obudowa PA6T o wysokiej temperaturze wytrzymuje wolne od ołowiu zestaw SMT bez deformacjiKonfiguracje z dwoma rzędami od 04P do 80P zapewniają kompleksową elastyczność konstrukcyjną,od miniaturowych połączeń między czujnikami do równoległych autobusów danych o wysokiej gęstości w ograniczonych przestrzeni platformach komputerowych wbudowanych.

• Ultra-niskie 3,5 mm profil nad tablicą:Przy wysokości zaledwie 3,5 mm nad powierzchnią płyt PCB złącze to umożliwia projektowanie produktów o całkowitej grubości obudowy zaledwie 5 mm, spełniając wymagające wymagania współczesnych ultrabooków,tabletki, i małe bramki IoT, gdzie wewnętrzna objętość jest poważnie ograniczona.
• Optymalizacja przestrzeni pod kątem prostym:90 stopniowa orientacja prowadzi połączenia do poziomu, eliminując konieczność pionowego wolnego miejsca nad PCB.poziome układanie kart córki, oraz umieszczenie łączników bocznych w ciasnych obudowach.

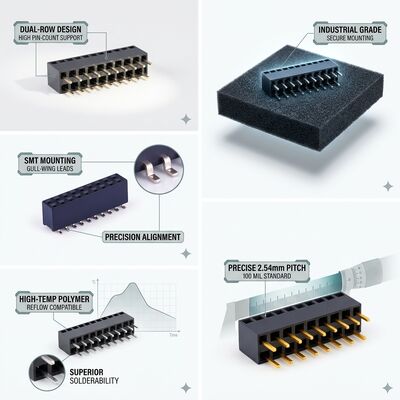

• Automatyczne montaż SMD:Przewody SMD z skrzydełkami gaczów są zoptymalizowane do standardowego druku pasty lutowej i procesów reflow.zapewnienie stałego tworzenia się złącza lutowego podczas odtwarzania bez ołowiu przy temperaturze szczytowej 260 °C.
• 1.27MM Gęstość cienia:Przepiętość 1,27 mm zapewnia dwukrotnie większą gęstość połączeń niż w przypadku złączy o długości 2,54 mm, umożliwiając konfigurację podwójnych rzędów do 80 pozycji w długości złącza około 50 mm,wspieranie złożonego routingu sygnału w bardzo kompaktowych układach PCB.

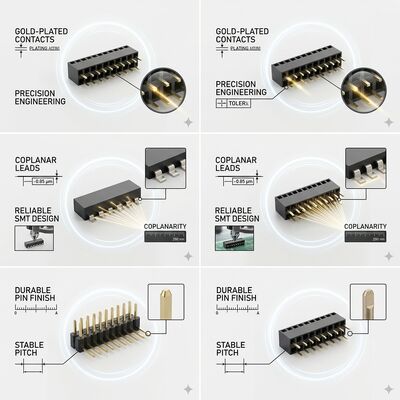

• Złoty błysk, integralność sygnału:Konsekwentne złoto-błyskowe pokrycie kontaktów z fosforem i brązem utrzymuje rezystancję kontaktu poniżej 30 mΩ, zachowując integralność sygnału dla szybkich interfejsów cyfrowych, w tym USB, MIPI,i sygnały LVDS powszechnie stosowane w cienkiej elektronicznej konsumpcji.
• PA6T Niezawodność odtoku:Izolator PA6T wzmocniony włóknem szklanym utrzymuje precyzyjną tolerancję odległości kontaktu 1,27 mm przez cały cykl termiczny odtoku SMT,wyeliminowanie problemów z ustawieniem po montażu, które mogą powodować awarie sparowania w projektach złączy o niskim profilu.

Niski profil 1,27 mm prostokątny łącznik głowicy SMD jest specjalnie zaprojektowany do produktów, w których ograniczenia wysokości są dominującym względem projektowania.Ultraprzenośne laptopy i tablety kabriolety 2 w 1 wykorzystują te złącza do wewnętrznych połączeń między płytami, w których grubość podwozia ogranicza wysokość złącza do poniżej 4 mmModuły napędu stałego (SSD) w M.2 i mSATA wykorzystują nisko profilowe łączniki prostokątne do kompaktowej integracji podsystemów pamięci masowej.Zestawy wewnętrzne do smartfonów i tabletów, w tym moduły do kamer z podłączeniami flex-to-board, połączenia węzłów czujników i połączenia panelu kierowcy wyświetlacza korzystają z ultracienkiego profilu.Technologia noszona, w tym zestawy słuchawkowe AR/VR, wymaga minimalnej wysokości złącza dla wewnętrznych łączy czujników i wyświetlaczyPrzemysłowe klienty cienkie, odtwarzacze sygnałów cyfrowych i wbudowane komputery PC bez wentylatora w ograniczonych środowiskach montażowych wykorzystują łączniki niskiego profilu do łączności płyt I/O.Dodatkowe zastosowania obejmują sterowniki lotów dronów, moduły informacyjno-rozrywkowe dla samochodów, przenośne urządzenia diagnostyczne medyczne i przenośne instrumenty badawcze, w których grubość obudowy ma bezpośredni wpływ na użyteczność produktu i konkurencyjność na rynku.

Złącza SMD CNJWY o niskim profilu pod kątem prostym są dostarczane w opakowaniach taśmowych specjalnie zaprojektowanych do szybkiego automatycznego umieszczania komponentów o niskim profilu.Standardowe ilości rolki wahają się od 800 do 2500 sztuk w zależności od liczby szpilów, z rolkami o średnicy 330 mm na taśmie nośnej o szerokości 16 mm lub 24 mm.Powierzchnie odbioru próżniowego na układzie złącza są zaprojektowane do niezawodnego obsługi przez standardowe dysze do umieszczania SMT bez konieczności stosowania specjalnych narzędziWszystkie komponenty są wysyłane w workach odpornych na wilgoć z wysuszaczami i wskaźnikami HIC zgodnie ze standardami IPC/JEDEC J-STD-020 MSL poziomu 3.Projekt o niskim profilu jest chroniony podczas transportu przez niestandardową geometrię kieszonkową, która zapobiega deformacji ołowiuKażda partia produkcyjna jest poddawana w 100% automatycznej kontroli optycznej pod kątem koplanarności ołowiu, weryfikacji wysokości nadwozia w zakresie tolerancji 0,10 mm oraz pomiarowi ustawienia kontaktu.CNJWY utrzymuje ISO9001:2015 certyfikowane procesy produkcyjne z pełną zgodnością UL, SGS, ROHS i REACH.i specyficzne dla zastosowania kolory izolacji są dostępne poprzez nasz zespół inżynierów OEMStandardowa dostawa wynosi 7-10 dni roboczych przy minimalnej ilości zamówienia 2000 sztuk.
