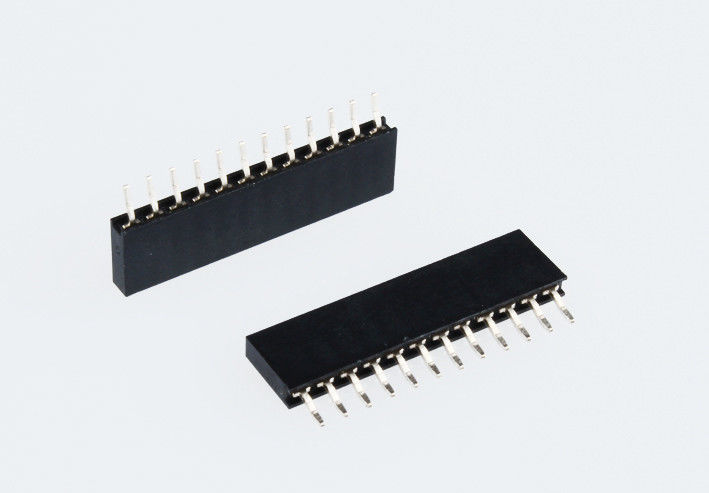

2mm Pitch Female Header Through Hole PCB Connector dla płyty głównej

2mm Pitch Female Header Through Hole PCB Connector dla płyty głównej

Specyfikacje:

1- Wyrzuć.20,0 mm

2. Nazwa złącza: złącze PCB / nagłówek kobiecy

3Materiał izolacyjny: PA6T UL 94-V0

4Materiał kontaktowy: stop miedziany

5: Rodzaj montażu: przez otwór

6Numer wiersza: pojedynczy

7Złoto nad niklem

8Zakończenie:

9Kolor: Czarny

10Obecna ocena:1.0A

11: Wytrzymać napięcie: 500V AC/DC

12: Opór kontaktowy: 20mΩ Max

13: Kształt kontaktu:

14Długość szpilki: dostosowanie

15: Dostępny pin: od 2 do 80 pinów

16Temperatura pracy: -40°C do 105°C

Specyfikacje:

Co to jest łącznik PCB?

Podłącza do płytek drukowanych to systemy połączeń zamontowane na płytkach PCB.lub do lub z PCB z innego źródła w konstrukcji sprzętuZapewniają one łatwą metodę projektowania do produkcji, ponieważ PCB nie są ze sobą połączone i mogą być zmontowane później w procesie produkcji.

Orientacja złącza PCB

Termin "PCB Connector" odnosi się do podstawowego systemu połączeń wielopionowych, zazwyczaj w układzie prostokątnym.Parę łączników PCB będzie albo dla tablicy do tablicy lub kablu do tablicy (przewód do tablicy)Układy płyty do płyty mogą dawać szereg orientacji połączeń PCB, wszystkie oparte na przyrostu 90 stopni:

• Równoległe lub mezaninowe obydwa złącza są ustawione pionowo;
• 90 stopni, kąt prosty, płyta główna do płyty głównej ̇ jeden złącze jest pionowy, jeden poziomy;
• 180 stopni, koplanarny, od krawędzi do krawędzi, oba złącza mają orientację poziomą.

Inne nazwy złączy PCB

Połączacze PCB mogą być znane jako produkt PCB Interconnect. Specyficzne terminy są również używane dla obu stron połączenia.Bo to są tylko rzędy szpilów.Kobiety złącza PCB mogą być nazywane gniazdkami, pojemnikami lub nawet (co nieco myląco) pojemnikami nagłówkowymi.

Jak się pakować

Zapewniamy elastyczne metody pakowania, aby spełnić różne wymagania.
1. Płytki do pakowania, nadające się do montażu ręcznego.
2. opakowanie rurkowe, nadające się do montażu ręcznego.
3. Wlewy Packing z taśmą taśmową, nadające się do automatycznej produkcji maszynowej
4. Wlewkowe opakowanie z pokrywką, nadające się do automatycznej produkcji maszynowej

Dlaczego wybrać CNJWY:

1. CONNJWY przeszła długą drogę w realizacji obietnic i jest dumna z tego, co osiągnęliśmy.

2.Twoje źródło rozwiązań w zakresie komponentów.

3.Naszym celem jest ułatwienie Ci zakupu łącznika.

4Nasza szybka, innowacyjna usługa zapewni, że potrzeby naszych klientów zostaną zaspokojone

5.Doceniamy każdego klienta, bez względu na małe lub średnie zamówienia.

6.Nasza działalność nie polega tylko na dostarczaniu komponentów, ale także na realizacji obietnic.

Zastosowanie produktu:

Ogólnie rzecz biorąc, kobiece nagłówki z odpowiednimi nagłówkami szpilki są używane do wykończenia utworzonych modułów w przemyśle elektronicznym.
